幾種大幅面激光打標的方法和解析
我們在激光應用的過程中，偶爾會碰到有客戶咨詢大幅面激光打標的需求，今天老李就跟大家聊聊大幅面激光打標機。從老李所接觸到的知識范圍內，大幅面激光打標機目前有四種：
1、大幅面鏡頭式激光打標機
2、XY電動平臺拼接式激光打標機
3、動態振鏡大幅面激光打標機
4、大幅面無拼接平臺式激光打標機
接下來詳細聊聊每種怎么實現，以及優缺點。
一、??? 大幅面鏡頭式激光打標機（最常用）
這種工作方式，就是通過更換鏡頭的方式來實現大幅面的激光打標，也是最最常用的一種大幅面。我們都知道常規的鏡頭工作范圍一般為100*100mm，再往上是160*160mm，再往上是200*200mm，市面上更大的鏡頭一般主流可以做到400*400mm，600*600mm的鏡頭就非常少見了，但是，如果需要，也是可以定制的。
采用這種工作方式需要注意的幾點如下：
1、先測試激光器的功率是否可以滿足你的要求，因為范圍一旦加大的話，激光器的功率到加工面的能量就變小了，需要先滿足深度要求才可以；
2、鏡頭加大，焦距就變大了，必須加大升降立柱的行程，這一點必須滿足；
3、簡單有效，成本低，基本上只需更換鏡頭即可；
但是，這種打標的缺點也是非常明顯的，如下：
1、幅面變大的話，能量變弱，打標線條變粗；
2、因鏡頭的彌散角度加大，邊緣會有輕微變形，鏡頭越大，邊緣變形也越大。就算市面上再牛逼的進口鏡頭，號稱同心鏡頭，一旦范圍大，都是同樣的問題點。
二、XY電動平臺拼接式激光打標機
這種方式就是先打完一個場鏡范圍之后，移動一下平臺，再打下一部分；然后再移動，再打下一部分，多次移動，多次打標，最后拼接成一個很大的幅面。
1、理論上這種方式可以做到無限大，只要你有這方面的要求；
2、線條比較精細，因為這樣用的場鏡的幅面是比較小的，那么打標的線條就精細，不會像大幅面場鏡打標那么粗；
但是，這種工作方式最大的缺點就是：
1、由于移動平臺的精度誤差，有拼接不上的現象或者肉眼可觀察到的拼縫！要想拼接的好，必須用高精度平臺，這個成本也是很高的。
2、由于采用拼圖的方式，必須采用多文檔打標的方式，需要將圖處理好，處理不好的話，一樣是拼接不上的，這個也是技術活。
3、有些控制卡，不支持拼圖，需要首先確認控制卡是否支持。
4、圖形處理的多的話，有些控制卡就很容易卡死，JCZ就如此，特別是市面上較多的盜版卡，Hans、Samlight、慶鈺UMC4等就好很多。
三、??? 動態大幅面激光打標機

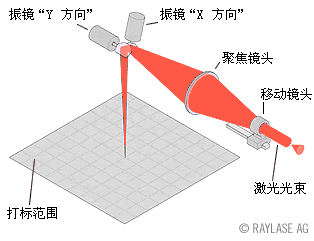

動態大幅面激光打標，是利用移動前聚焦鏡前面的鏡片來實現在幅面范圍之內，每一點的聚焦光斑都是一樣粗細，從而在振鏡擺動的范圍之內，自動調節到某一個焦點，從而實現大幅面激光打標的要求，這種方式一般適用與CO2激光打標機，而光纖激光打標機較少采用這種方式，行業內一般我們稱為加音圈電機的方式來實現。
這種方式的最大優點就是大幅面邊緣不變形，從激光器出來的每一束光理論上都可以實現一樣粗細，從而實現精細打標，打標速度快，另外，這種方式也是不需要鏡頭的，只需要加個保護鏡片即可。
但是，這種動態方式，是一整套系統，包括振鏡+控制卡+軟件等一套系統，價格相對普通振鏡就要貴很多，光斑直徑略大于XY平臺拼接。
四、??? 大幅面無拼接平臺式激光打標機
這種方式目前是市面上少有的一種工作方式（伺服電機控制），整個大幅面是靠XY平臺在打標的過程中邊打邊動來實現，完全可以做到無拼接縫隙，速度也比較快，對激光器需求的功率也不會加高，線條也比較精細。看起來是一種完美的大幅面打標的方式了哦，高興不？
但是，這種控制卡可是比較貴的，XY平臺的速度和精度也很高，適合對精度要求比較高的場景，普通要求的，還是用鏡頭或者拼接方式吧。
